Задача

Компания  Soft-Tronik начала свою деятельность в России в 1991 году с открытия офиса  в Санкт-Петербурге. Тогда, в историческом здании на углу Бородинской улицы и набережной реки Фонтанки, в помещении бывшей аптеки был произведен ремонт и смонтирована аналоговая система видеонаблюдения. Шли годы, сменилось несколько поколений мониторов и видеорегистраторов,  система работала и выполняла свою функцию охранного видеонаблюдения. Со временем количество камер сократилось до 4-х: 2 уличных и 2 внутренних + монитор на посту охраны.

Решение

Бурное развитие систем безопасности и систем охранного видеонаблюдения как аналоговых, так и IP за последние 10 лет сделало огромный шаг вперед, и сегодня старая аналоговая система видеонаблюдения уже не отвечает современным требованиям предъявляемым к подобным системам. Давно рассматриваемый вариант с заменой на IP систему не подходил по следующим причинам:

• Монтаж новой IP сети для наружного видеонаблюдения не представляется возможным, т.к. здание имеет статус объекта архитектурного наследия – это одно из двух строений Дома Мещанского общества (1910, арх. Н. К. Прянишников).

• Применение видеодекодеров, позволяющих использовать старую аналоговую кабельную систему, экономически не целесообразно и накладывает существенные ограничения на качество изображения, используемые кодаки и сильно увеличивает объем хранилища

• Замена имеющейся кабельной системы на IP практически невозможно, т.к. кабели вмурованы в стены после реставрации здания в начале 2000-х годов, и любые работы с фасадной частью здания требуют архитектурного согласования.

С учетом вышеперечисленного, было решено использовать новую технологию аналогового видео высокой четкости HDCVI от компании DAHUA, поменять старые аналоговые камеры на камеры DAHUA HDCVI  и установить  на посту охраны гибридный видеорегистратор HDCVI. При такой замене задействуются имеющиеся коаксиальные кабели и электропроводка, и нет необходимости в прокладке новых проводов для IP-камер. Так как видеорегистратор гибридный, то к нему можно, при необходимости, подключить пару IP-камер.

Оборудование

В целях унификации, все новые камеры, как уличные так  и внутренние,  были выбраны одной модели - DH-HAC-HFW2200EP-0360B. Это HDCVI камеры Full HD день-ночь,  разрешением 1920х1080, с фиксированным объективом 3.6 мм и ИК-подсветкой. Камеры управляемые -  их можно настроить оптимальным образом  через OSD-меню. Видеорегистратор -  8-канальный однодисковый HDCVI DVR DHI-HCVR7108H-V2.  Из 8 аналоговых каналов 2 могут быть переназначены для подключения IP-камер. Был приобретен HDD  на 3TB Seagate SV 35 ST30000VX000 для установки в видеорегистратор. Пригодился и 15-дюймовый монитор BENQ, оставшийся после последней модернизации компьютерной системы. Все регистраторы Dahua имеют VGA и HDMI-входы, поэтому существует возможность использовать не только современные мониторы, но и более старые модели.  Мышь для управления регистратором входит в его комплект поставки.

Монтаж

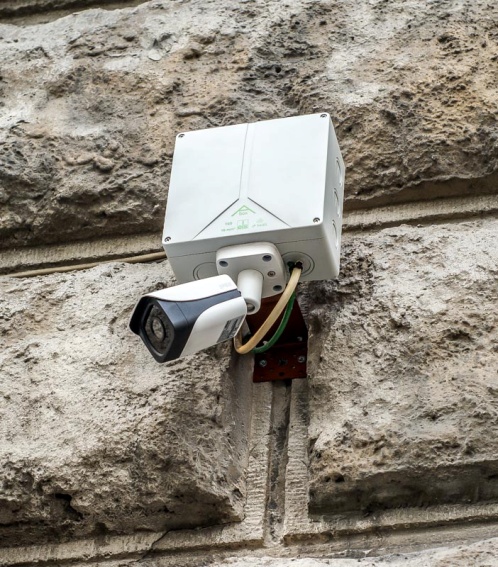

Старые аналоговые камеры работали от 220В, а новые работают по 12В DC. С подключением внутренних камер проблем не возникло, для монтажа уличных камер нам понадобились уличные монтажные коробки IP66, где можно было бы разместить адаптер питания и осуществить  подключение к камере как электропитания так и коаксиального кабеля. Наружная отделка здания такова, что не позволяет удобно и надежно смонтировать камеру прямо на стене. Было принято решение смонтировать камеру прямо на монтажной коробке, а саму коробку закрепить на стене дома с помощью специально изготовленного

Результаты

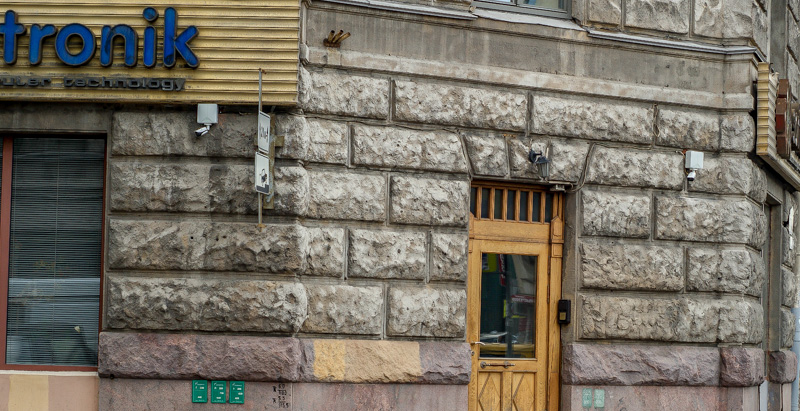

Было на улице:

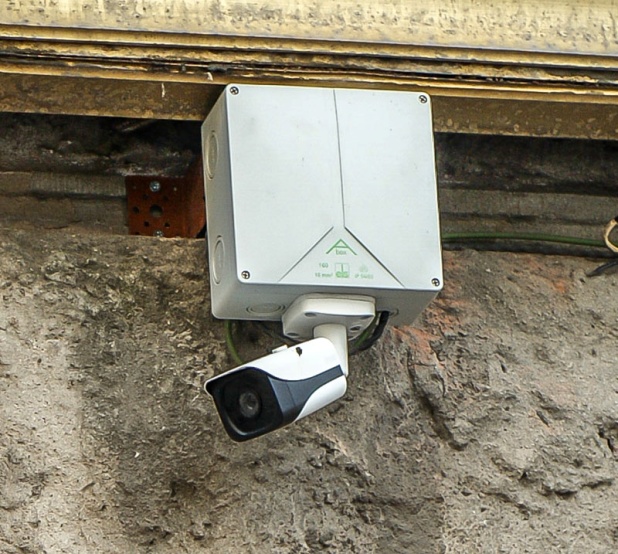

Стало:

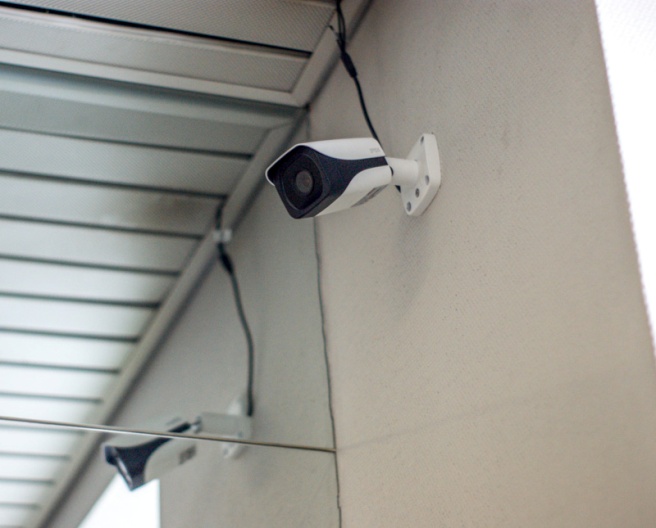

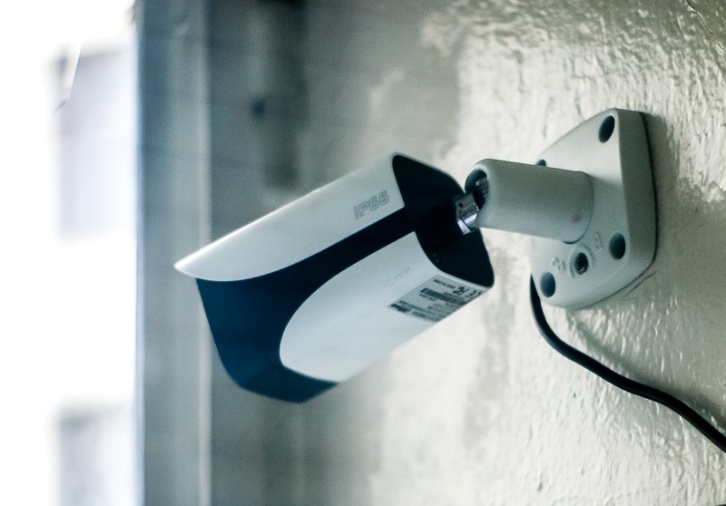

В помещении:



На посту охраны стало:



Итог

Быстро и не дорого, используя существующую кабельную систему и монитор, мы получили современную масштабируемую систему охранного видеонаблюдения с записью в архив картинки с качеством 1080p, которая может быть дополнена IP камерами.

Справочно: по состянию на 01.09.2015 розничная цена по каталогу DAHUA составила – видеорегистратор  DHI-HCVR7108H-V2 19900 рублей (без стоимости HDD), камера DH-HAC-HFW2200EP 7900 рублей за штуку.
